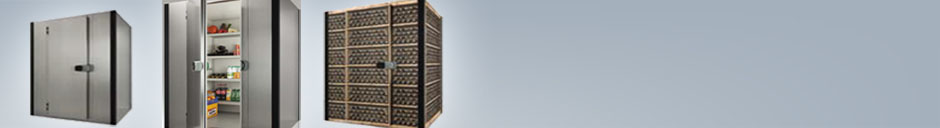

IsoCab Kühl- und Tiefkühlzellensysteme

Die ISOCAB Kühl- und Gefrierzellen bestehen aus selbsttragenden Wand-, Decken- und Bodenpaneelen die thermischbrückenfrei gebaut sind mittels isolierten Kunststoffeckstücken und (oder) Trennwände.

PANEELE

ISOCAB Paneele sind Sandwichpaneele, hergestellt aus zwei Bekleidungsplatten, dazwischen ist unter hohem Druck harter Polyurethanschaum eingeschäumt. Alle Paneele haben an der Stirnseite eine doppel Nut-Federverbindung, sodaß eine flache Montage erreicht wird, bei den ISO 6 Paneele ist eine unterbrochene Nut-Federverbindung angebracht. Mindestens um die 600 mm ist eine Kunststoffpaneelschließung vorgesehen, die eine hermetische Verbindung ermöglicht oder an einem Eckstück zu verbinden, wodurch eine feste, stabile und formfeste Einheit gebildet wird. Das ISOCAB Schließsystem das mittels eines 10 mm Sechskantsteckschlüssels von der Innenseite der Zelle bedient werden kann, verbindet mittels zwei Viertel-Drehungen die Paneele aneinander. Das Ganze bleibt immer demontabel. Die Verkleidungsplatten sind an den Seiten abgekantet und versehen mit einem alterungsbeständigen und geschlossenzelligen weißen, zusammendruckbarem Dichtungsband. Dieses sorgt für ein hermetisches Zusammenschliessen der Elemente.

IsoCab - Systeme

WÄRMEDÄMMUNG

Geschlossen Zellen eingeschäumter Polyurethan-Hartschaum.
Rohdichte : ± 40 kg/m3 - Wert = 0,0223 W/mK (EN 12667 - nach 9 Wochen)
FCKW-frei

Wandstärke: 60 mm - K-Wert = 0,372 W/m²K - Gewicht = ± 12,50 kg/m²
80 mm 0,279 W/m²K ± 13,30 kg/m²
100 mm 0,223 W/m²K ± 14,10 kg/m²
140 mm 0,159 W/m²K ± 15,70 kg/m²

RASTER UND ABMESSUNGEN

Das Raster beträgt 300 mm, die Abmessungen aller Paneele sind ein vielfaches dem Raster.

Breite: 300 mm bis 1200 mm
Länge: 300 mm bis 3900 mm.

AUSFÜHRUNG DER PANEELE:

Die Ausführung der Wand- und Deckenpaneele besteht aus verzinkten Stahlplatten (Zinkschicht min. 275 Gram/ m'), Stärke minimum 0,6B mm mit Polyester-Lackschicht 25 my, Lebensmittelqualität, mit Schutzfolie 80 my. Farbe = weiß 9002 (RAL)
Andere Ausführungen: siehe Optionen.
Die Lauffläche der Bodenpaneele ist eine 9 mm wasserfestverleimte, feine Multiplex-Lamellenplatte , ausgeführt mit einer Phenolgleitschutzschicht die glasfaser-verstärkt ist und so eine hohe Abnutzungsfestigkeit hat.
Die Unterseite der Bodenpaneele, besteht aus mindestens einer Stahlplatte in Aluminiumzinkausführung, Stärke 0,50 mm . Die Böden werden montiert auf einem PVC Rasterprofil von 42 x 42 mm. Die Höchstbodenbelastung beträgt 500 kg verteilt über 4 Gummiräder und 3000 kg/m' bei richtig verteilter Last. Zellen ohne Boden werden auf PVC Montageprofile montiert, Farbe weiß 9002 (RAL). Die Montage muß auf einem flachen und ebenen Boden geschehen. Der Anschluß vom Boden zur Wand sollte wasserdicht ausgeführt werden.

ECKSTÜCK

Die Eckstücke sind ausgepresste Kunststoffprofile, Farbe weiß 9002 (RAL), eingeschäumt mit Polyurethan- Hartschaum, alle 300 mm versehen mit einer Aussparung für die Paneelschließungen. Durch die Eckstücke sind thermische Brücken ausgeschlossen.

OPTIONEN

- Abgerundete Kunststoffecken in Kunststoff oder Aluminium.
- Weiße Kunststoff Fußleisten mit unsichtbarer Befestigung und Zubehör.
- Druckausgleichsventil bei Gefrierzellen, laut Kapazität der Gefrieranlage und Größe der Zelle.

Quelle: IsoCab
